비스포크 스팀 로봇청소기 직배수 키트 연결하기

여는 글

(내돈내산리뷰입니다.)
스마트싱스를 자주 이용하다보니 기존 사용하던 샤오미 로봇청소기가 영 맘에 안들더군요. 더군다나 최근에는 특정 중국산 청소기 모델이 해킹을 당해서, 사람을 따라다니며 욕설을 하는(....) 무시무시한 상황도 발생했다고하니 아무래도 조금 꺼려지더라구요. 사실 보안이야 그렇게 허술하게 하진 않았을 것 같긴합니다만은 대부분의 중국산 기계들이 스마트싱스 연동이 안되는게 크게 느껴지더군요.

이번 11월 경 코리아 세일 페스타에 할인을 많이 해줘서 구입했는데, 안타깝게도 12월 초까지도 직배수 키트가 나오지 않았더라구요. 몇번 오폐수를 비우다가 이건 영 아닌것 같아서 직배수키트를 호환모델로 구입하여 장착했습니다. 다른분들께서도 직배수 키트, 설치에 도움이 되셨으면 좋겠네요.


도대체 언제 출시되는지 알 수 없는 직배수 키트....




사용한 제품 : 호환형 직배수 키트

제돈 주고 샀습니다. 호환형 직배수 키트 검색하면 이 모델이 동일하게 검색되는데요. 각 청소기마다 일부 다른 부분이 조금씩 있어서, 평이 가장 많은 중간업체를 골랐습니다. 누수시 차단부터 강제배수까지... 기계는 작아보이지만 있을만한 기능은 다 갖췄더군요.


호환형 직배수 키트 / 같은 제품이지만 직구판매자가 여럿입니다



모양이 조금 아쉽긴 합니다만은 어차피 청소기용 통 내부로 들어가서 보이지도 않는 녀석이니 크게 상관없겠더군요

구성품에는 본체, 배관 연결용 호스, 자석 부착 키트, 연결관이 포함되어 있습니다.

다만, 배관은 조금 더 길게 구입하시는 게 좋을 것 같고, 급수위치가 저처럼 베란다인 경우에는 베란다의 급수장치를 사용할 수 없게되므로 수도꼭지 분배기도 같이 구입하시는 편이 좋겠습니다. (저는 알리에서 적당히 1.5만원에 구입했습니다.) 몰딩과 덮개로 쓸 퍼즐블럭 같은 걸 몇개 구입해서 관을 정리해주시면 보다 깔끔하게 사용하실 수 있습니다.



설치과정

사전 준비 - 배관 준비

설치 공간을 확인합니다. 직배수 키트를 설치하려면 청소기 스테이션 근처에 배관 연결이 가능한 위치가 필요합니다. 제 경우에는 에어컨 타공홀을 통해서 베란다의 호스와 배수구로 연결했습니다.

여기에 아까 언급드린 수도 분배기, 6mm관 어댑터 – 수압조절기를 그림과 같이 설치해줍니다.


수도분배기-어댑터-급수관-수압조절기 연결 / 베란다에 설치했습니다




1차 조립 – 직배수기 본체에 호스 연결

직배수기 본체와 제공된 호스를 매뉴얼에 나온대로 연결해줍니다. 연결과정은 하나하나 매뉴얼 내용을 눈으로 보시면서 해야하니 굳이 여기에 언급하진 않겠습니다만은, 급수/배수통로와 연결되는 반투명 실리콘 관은 그림과 같이 위로 쭉 뻩은 후 기기쪽으로 곡선을 그리며 내려오도록 설치해야 하므로, 기기 연결부위에는 보다 작은 구멍 쪽이 연결되도록 해야 합니다.


실수하기 쉬우나, 급수 미공급시 고장으로 이어질 수 있어서 치명적이니 주의하세요!



이 실리콘 관은 양쪽 구멍의 크기가 다르기 때문에, 반대로 설치하면 기포 유입으로 인하여 급수가 불가능하거나, 배수과정에서 누수가 발생하여 스테이션에 고장이 발생할 수 있습니다.



자석 부착

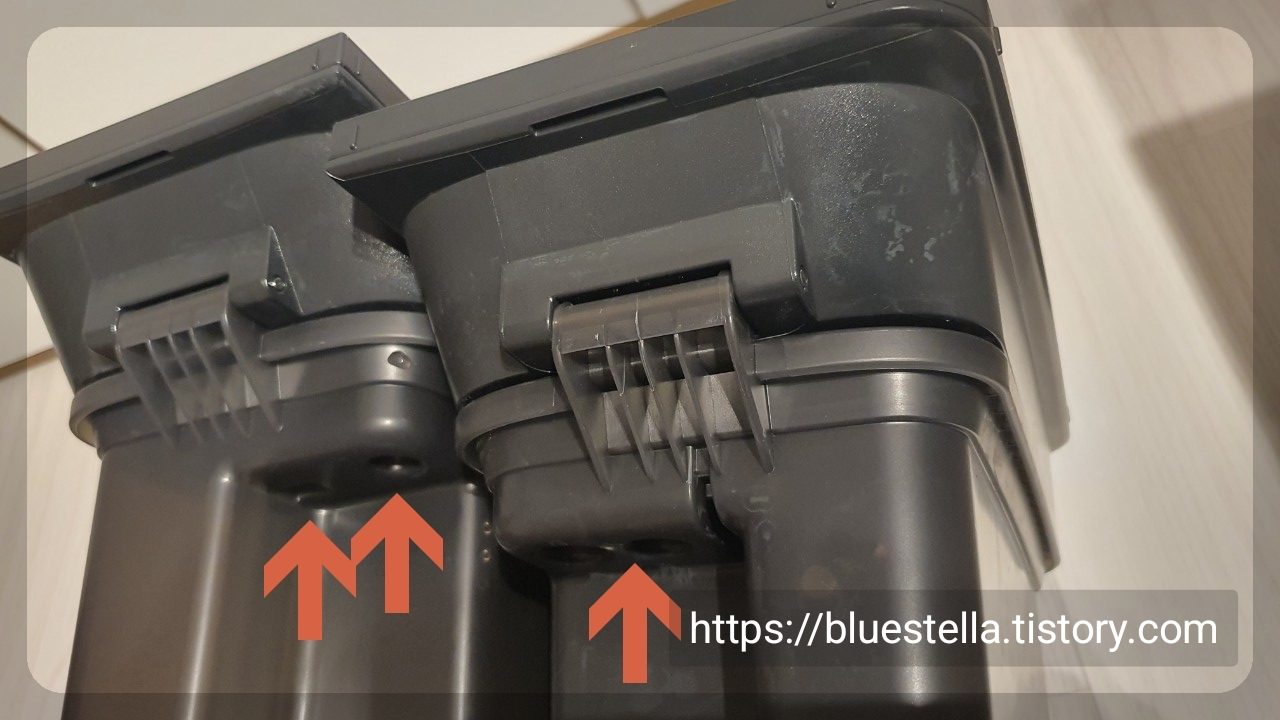

청소기 스테이션에 자석 부착 키트를 설치합니다. 자석은 직배수기 본체를 스테이션에 고정하는 역할을 하는 것이 아닙니다. 이 자석의 목적은 로봇청소기가 급수통/배수통이 없더라도 정상적으로 장착 된 것으로 인식하게 만들어서 작동을 가능하게 만드는 데 그 의미가 있습니다. 아울러, 자석의 위치는 기기마다 다르니, 기기에 본래 포함된 급수통/배수통의 자석 위치를 잘 확인하신 후 부착하시기 바랍니다.


장착여부 확인을 위해 자석이 달려있습니다




2차 조립 – 스테이션-직배수기-배관 연결

이제 직배수기를 중심으로 스테이션의 배출구와 급/배수호스를 연결해줍니다. 연결 부위가 단단히 고정되었는지 확인하고, 물을 흘려 테스트합니다. 급수가 완료된 후 스테이션을 작동시켜 물이 관을 따라 스테이션 내부로 유입되는지 최종확인하셔서 문제가 없는지 꼭 확인한 후 스팀 등 기능을 작동시키기 바랍니다.


급배수관 장착할때 급수관에 바로 연결하기 힘들면 사진처럼 ㄱ자 피팅을 쓰세요



비스포크 스팀에서는 세정제를 쓰지 않습니다



마무리

직배수기의 높이가 적절한지 확인해주시고, 누수감지기를 바닥에 부착하여 줍시다. 누수감지기에 들어가는 알약은 압축된 티슈를 반으로 잘라놓은 물건인데요. 물을 머금으면 급격하게 부피가 늘어나면서 회로를 차단해줍니다. 참고로 본체 하단에도 누수를 감지하는 센서가 있어서, 물기가 고이면 경보음이 울립니다. 때문에, 원칙적으로는 두 센서 모두 바닥에 온전히 닿아야 합니다. 그러나 그러려면 스테이션과 직배수기 본체 사이의 높이차리오 인하여, 관들이 반으로 접혀버리니 아날로그 누수감지기라도 정상적으로 작동하도록 바닥에 잘 붙여줍시다.


압축 물티슈를 트리거로하여 작동하는 급수차단기입니다



모든 작업이 완료되었다면 배관을 몰딩 등을 활용하여 깔끔하게 처리해줍니다. 기존 뚜껑을 덮을 수 있으면 좋겠지만, 아래 사진에서 보듯, 이 뚜껑은 직배수관 구역을 직접 덮어버리기 때문에 사용할 수 없습니다.


뚜껑이 급배수관을 덮기때문에 사용할 수 없습니다

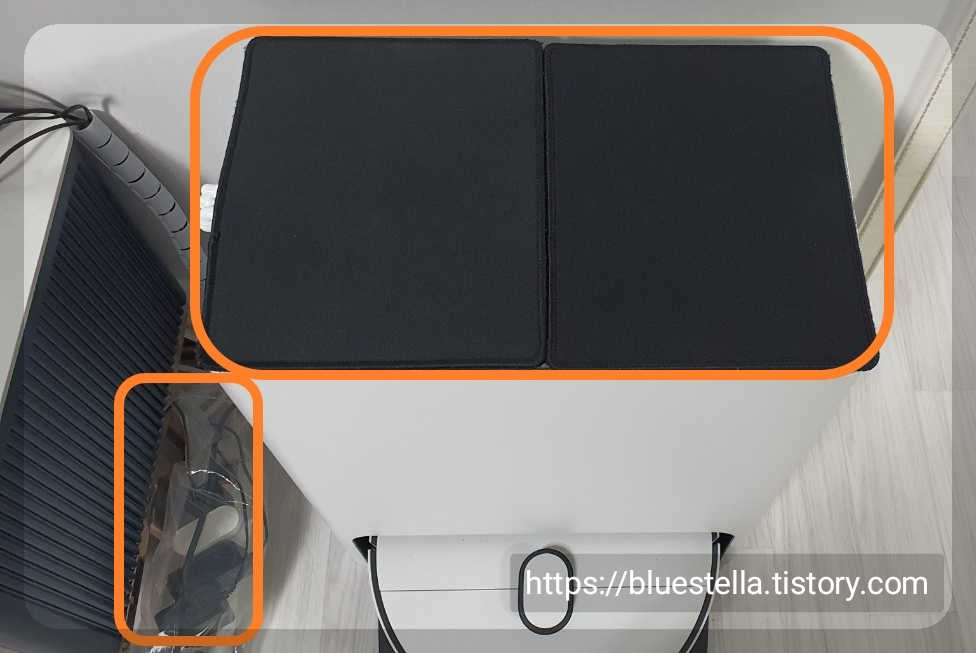

윗면에는 다이소 퍼즐블럭을 사서 잘라넣어주면 판판하면서도 잘 잘리기때문에 덮개로 사용하기 좋더군요. 여기에 윗면 전체를 덮은 천을 하나 덮어주면 그림과 같이 깔끔하게 마무리가 가능합니다. 아, 그리고 한가지 중요한 사항이 있는데요. 비스포크 스팀 모델의 ‘스팀’은 바닥청소를 위한 스팀이 아니라, 스테이션에서 걸레를 세척하기 위한 스팀을 의미합니다. 때문에 해당 스팀으로 인하여 주변에 이슬이 맺힐 수 있으므로 멀티탭이 인접해있다면 사진처럼 비닐로 덮어주시는 편이 좋겠습니다.


퍼즐매트가 판판하고 잘 잘라져서 가성비가 좋습니다



덮개 위에는 천을 덮어서 마무리해주시고, 주변의 멀티탭은 비닐로 방수처리 해주세요






주의사항

• 배관과 직배수기를 연결하는 관의 경우 설치 방향에 주의가 필요합니다. 관의 방향이 잘못되면 공기가 유입되면서 오수가 스테이션으로 역류하거나, 다 마신 컵을 빨대로 빠는 소리가 나면서 급수가 이뤄지지 않습니다. 비스포크 스팀은 물을 가열하기 때문에 가열배관이 타버릴수도 있겠다는 생각이 드네요.
• 자석의 위치는 기기마다 다릅니다. 본품의 통에서 자석 위치를 확인하시고, 그에 맞는 위치로 붙여주세요.
• 스테이션 배관과 위치가 지나치게 다른 경우 높이를 맞춰주세요. 배관의 높이 차이가 크면 배수 속도가 느려지거나... 심한 경우에는 꺾여서 급배수가 안될 수도 있습니다. 특히 배수과정에서 관이 꺾여 이음매로 누수가 일어난다면... 끔찍한 결과가 나타날 수 있겠죠?
• 세제는 전용세제만 사용해주세요. 세제를 사용하지 않는 모델의 경우 세제를 투입하면 기기 고장의 원인이 됩니다. 비스포크 스팀은 전용세제가 없습니다. 스팀으로 걸레를 삶기 때문에 별도의 세제가 없는 듯 합니다. 아울러 바닥용 세제는 세제 투입구에 넣으시면 절대 안됩니다. (이게 은근히 고장을 많이 일으키나 봅니다. 아예 판매자가 공지로 코알라 세제 좀 연결하지 말라고 써놨네요)




마무리

스마트싱스와 직배수를 위해 구입했는데, 직배수가 늦어져서 결국은 호환모델을 쓰게되었습니다. 뚜껑부분 마무리가 좀 아쉽긴 하지만 나름 나쁘지 않은 것 같네요. 오폐수를 버리느라, 급수하느라 고생하지 않아도 되니 관리가 훨씬 쉬워졌습니다.

직배수 키트가 얼마에 나올지는 모르겠지만, 이 정도 가격에 직배수라면 나름 만족합니다. (본체 약 70여만원 + 직배수키트 18만원, 합산 80만원 후반대로 스마트싱스와 연동하여 직배수까지 자동화가 가능하니 가성비가 좋네요.)
